无源互调(PIM)诊断定位系统

【整体介绍】

■  无源互调（Passive Inter-Modulation）是由射频系统中各种无源器件产生的，只要一个射频导体中存在两个或两个以上的RF信 号，就会产生一个或多个新的互调频率，这些新产生的频率与工作 频率混合在一起就会影响到通信系统。

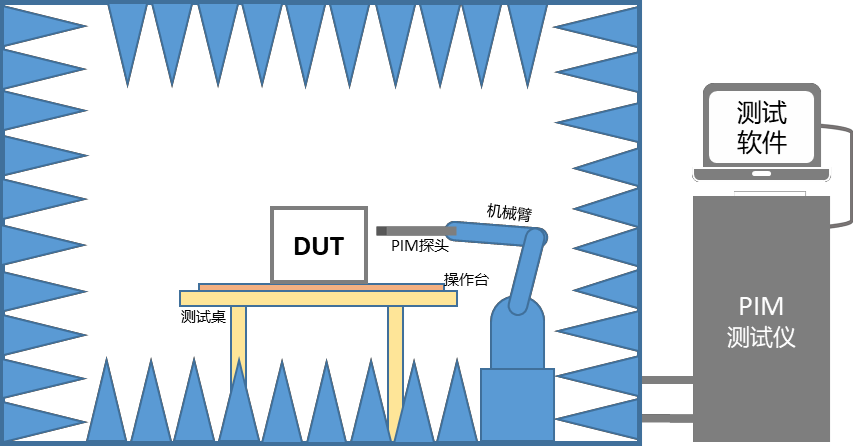

■  无源互调恶化的原因非常复杂，元器件材料；结构设计如厚 度、表面处理方式；加工工艺如划痕、接触面焊接不良、弯折程度 等都会导致PIM恶化，因此，研发设计阶段和生产加工阶段都影响产 品最终的PIM性能。对于PIM恶化产品，最大的难点在于准确定位 PIM恶化位置，方便进一步分析恶化原因。可视化PIM诊断分析系统采用扫描的方法来确认PIM源，系统PIM探头使用低无源互调方法设 计和制造，不会作为无源互调源，确保了系统的准确性。此外，PIM 探头可定制延长，以保障手动测试时测试操作人员与被测天线保持 安全距离，系统即可以用于暗室内精描测试，也可用于手持式简单 快速测试，是PIM恶化快速定位的有效工具。

【产品特点】

■  【准确性】可视化扫描PIM分析系统，准确定位PIM干扰源位置；

■  【一致性】同型号探头参数一致，性能稳定，测试链路稳固；

■  【兼容性】系统兼容市面主流PIM测试仪器/信号源/频谱仪；

■  【扩展性】支持不同样式测试样品，支持反射和传输2种诊断方法；

■  【稳定性】多次重复测试差异小；

■  【高效性】准确定位问题点，减少手动测试/整理数据时间，减少人力投入；

■  【可操作性】布局设计合理，软件硬件操作简单。

【主要技术指标】

■  测试频段：700MHz-2600MHz

■  探头尺寸：L≥50mm

■  探头S21：≥35dB

■  探头接收残余互调PIM3：≤-130dBm@2*30dBm

■  探头发射功率：2*43dBm

■  行程范围：1200*500*350mm(L*W*H)

■  XYZ 最小步进：0.1mm

■  角度 最小步进：±1°

■  重复定位精度：±0.05mm

■  安全机制：预设防撞机制及碰撞报警提醒，并设置紧急停机按钮。
