无线性能预测试系统

【整体介绍】

■  当产品的无线功能处于正常工作时会在某个频率主动发射和（或）接收信号，为了评估产品无线射频指标的优劣需进行必要的测试，如： 辐射杂散（RSE）、空口性能（OTA）、吞吐量（Throughtput）、复杂 电磁环境（EME）测试。

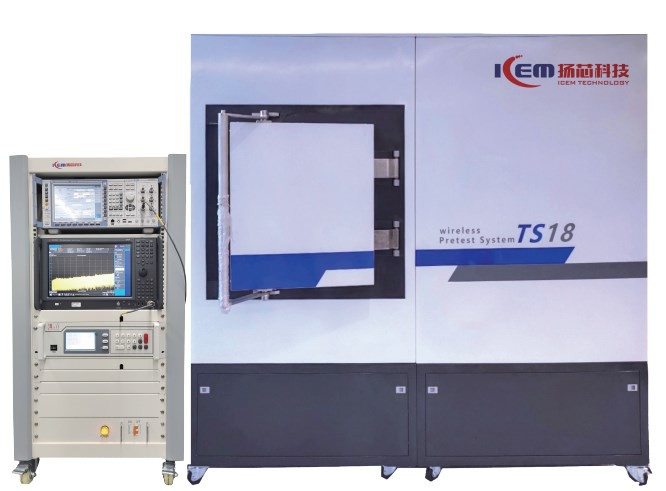

■  RSE是指用标准信号调制时在除载频和由于正常调制和切换瞬态引起 的边带以及邻道以外离散频率上的辐射。杂散发射包括谐波发射、寄生 发射、互调发射及变频产物，但带外发射除外。EIRP一般是指产品在空间 中某个方向上最大功率值，可以反馈产品整机最大输出功率和方向性。 OTA测试为产品在特定的微波暗室中进行整机三维空间各个方向的发射 功率和接收灵敏度测试，能直接地反映整机的辐射性能。Throughtput用 于评估产品发射和接收工作状态下每秒数据处理能力，相同工况下越大 则产品性能越好。EME测试较为常见的方式为外场测试，产品置于外场真实环境中工作，评估产品在真实复杂电磁环境下的性能，更能检验产品实际工作中无线性能的优劣。以上每个测试指标恶化的原因相互影响 又各自独立，每种原因导致的问题在解决方法和措施上也不尽相同，由此给设计者带来极大的困扰，因此需要在产品设计初期和方案验证阶 段就对产品的无线性能做做评估测试和问题分析。TS18无线性能预测试系统，测试方法与标准全电波暗室测试方法相同，测试结果一致性 高，效率高，便捷省成本，应用场景灵活。针对EME测试，仅需增加一台仪器即可节省大量外场测试时间和精力，测试结果稳定可复现，系 统即可以进行预测试，也可用于问题的诊断分析，是产品研发阶段解决无线性能问题的有效工具。

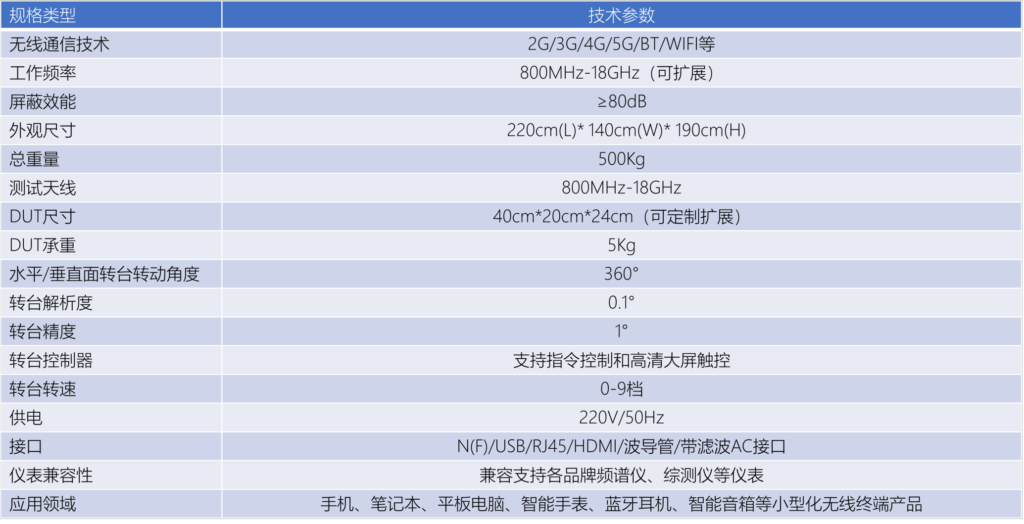

【关键技术指标及应用】

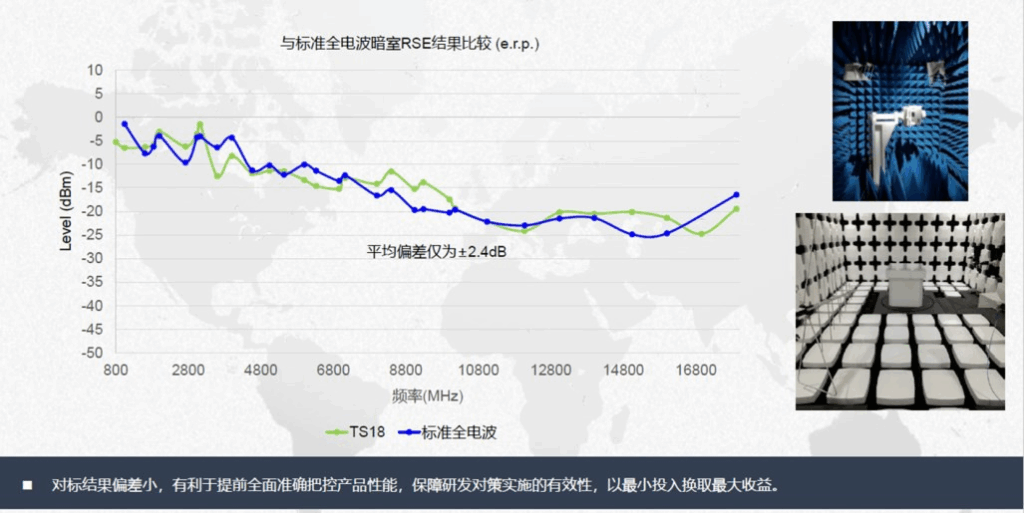

【准确性】：内置3D转台，测试方式更接近于标准暗室测试方法，系统与标 准暗室典型差异为±3dB；

【稳定性】：合理设计和材料选型，长时间多次测试结果稳定，偏差小；

【一致性】：系统出厂前进行系统校准和标准源比对，保障出厂系统一致性；

【便捷性】：无复杂工程安装，体积小，重量轻，移动方便；

【操作性】：配备标准辐射测试软件自动化测试：支持高清大屏触控，软硬件 操作简单；

【省成本】：无复杂工程安装，占地面积小，准确性高，较标准暗室成本低；

【兼容性】：系统兼容市面主流品牌仪器仪表；

【扩展性】：除RSE外，可扩展支持Throughtput/EIRP/OTA/EME等测试；

【软件优势】：全自动测试软件，支持用户自定义参数和模板，界面简洁。

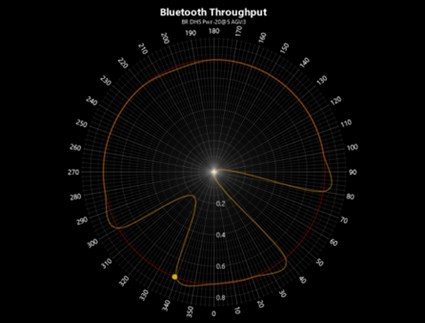

【准确性】：系统可支持到理论最大吞吐量测试，通过配置大范围小步进可调 衰减器和可控滑轨模拟真实拉距测试；

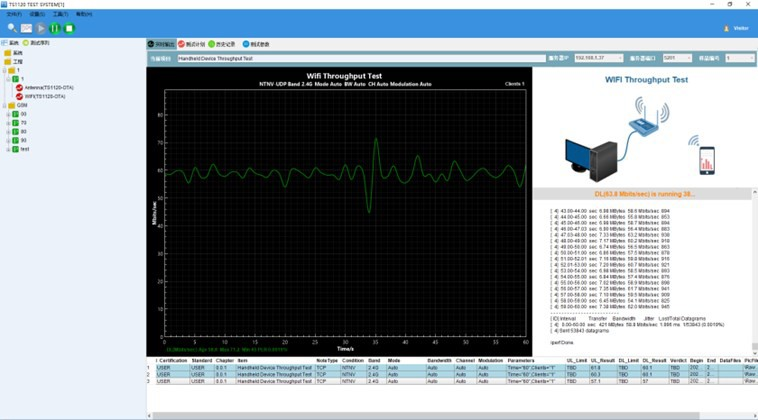

【高效性】：针对WIFI STA终端无需手动操作即可完成多个信道多个模式全 自动化测试；

【稳定性】：整套系统链路稳定，多次重复测试结果差异稳定；

【一致性】：针对WIFI吞吐量，系统支持Iperf和Ixchariot测试；

【便捷性】：无复杂工程安装，体积小，重量轻，移动方便；

【兼容性】：系统兼容市面主流品牌仪器仪表，支持BT/WIFI/2G/3G/4G/5G 吞吐量测试。

【准确性】：系统测试结果与外场实际测试结果差异很小，准确复现外场出 现的问题；

【高效性】：一次信号录用，无需外场测试，节省时间和精力，办公环境更 专注分析问题；

【稳定性】：多次重复测试，测试结果稳定，规避外场复现难/重复测试结果 不稳定的情况；

【一致性】：系统支持外部和内部补偿保障系统电磁信号和测试外场地电磁 信号一致；

【便捷性】：仅需一次外场场地协调，后续无需进行场地协调，实验室即可 模拟真实场景；

【真实性】：支持人体模型测试，模拟真实环境如地铁站等场景蓝牙耳机卡 顿/掉线等问题；

【操作性】：软件高度集成，操作简单，全程自动化测试；

【兼容性】：系统兼容市面主流频谱仪型号，支持EME场景下OTA/ Throughtput/自适应/相关可靠性测试。

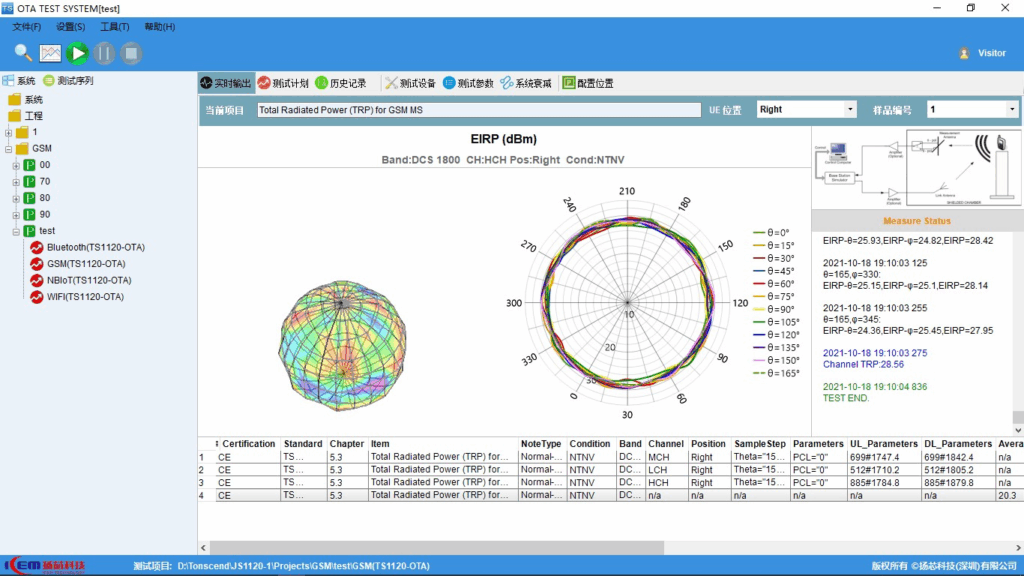

【准确性】：标准场地差异TRP:≤1.5dB,TIS≤2dB；

【高效性】：TRP典型测试时间12 min/ch，TIS典型测试时间17 min/ch；

【稳定性】：配置双极化天线，高性能吸波泡棉，测试距离≥1.2m，保障测试 链路和静区稳定性；

【一致性】：出厂前进行系统校准和标准源比对，保障出厂系统一致性；

【便捷性】：无复杂工程安装，体积小，重量轻，移动方便；

【操作性】：自动化测试，软件操作简单；

【兼容性】：系统兼容市面主流品牌仪器仪表。
