#01 ·· 产品简介 ··
Tonscend® SDA5873-3是依据IEC 61587-3设计的一款球形偶极子天线（SDA），用作发射源。
···
Tonscend® SDA5873-3球形偶极子天线套件的工作频率范围为30 MHz至3 GHz，天线辐射主体的直径为150 mm，该套件在3米距离处可辐射出约80 dBµV/m（典型值）的场强。
Tonscend® SDA5873-3球形偶极子天线适用于以下标准：IEC 61587-3、GB/T 18663.3、GJB 5240。
#02 ·· 原理和功能 ··

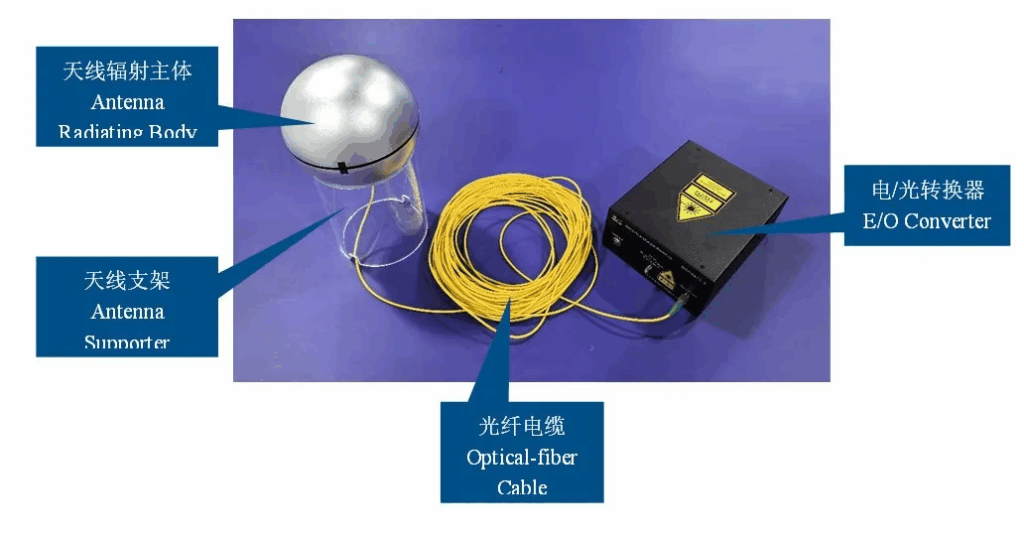

Tonscend® SDA5873-3球形偶极子天线套件采用“电/光+光/电”机制发射信号
首先，测量仪器输出的RF信号，经由RF同轴电缆，输入至天线套件标配的电/光转换器。
然后，RF信号在电/光转换器中转换为光信号，经由天线套件标配的光纤电缆，输入至套件的天线辐射主体。
接着，进入天线辐射主体的光信号，被天线辐射主体内部的光/电转换组件转换回RF信号。
最后，RF信号经由天线辐射主体的天线部件发射出去。
#03 ·· 产品特点 ··
（Tonscend® SDA5873-3 球形偶极子天线套件的典型场强曲线）
···
Tonscend® SDA5873-3球形偶极子天线套件具有如下特性和优点：
从30 MHz到3 GHz的宽工作频率范围。
标准的150 mm直径天线辐射体。
得益于天线部件的球形设计，辐射场呈理想的水平圆形、垂直8-字形分布。
由于采用球形天线和光纤电缆，减少了主要误差因素。
操作简便，如：电池不可拆卸、充电状态和电池电量指示、发射状态指示灯。
#04 ·· 典型应用 ··
Tonscend® SDA5873-3是根据IEC 61587-3设计的球形偶极子天线，用作机柜和子机架电磁屏蔽性能测试的发射源。

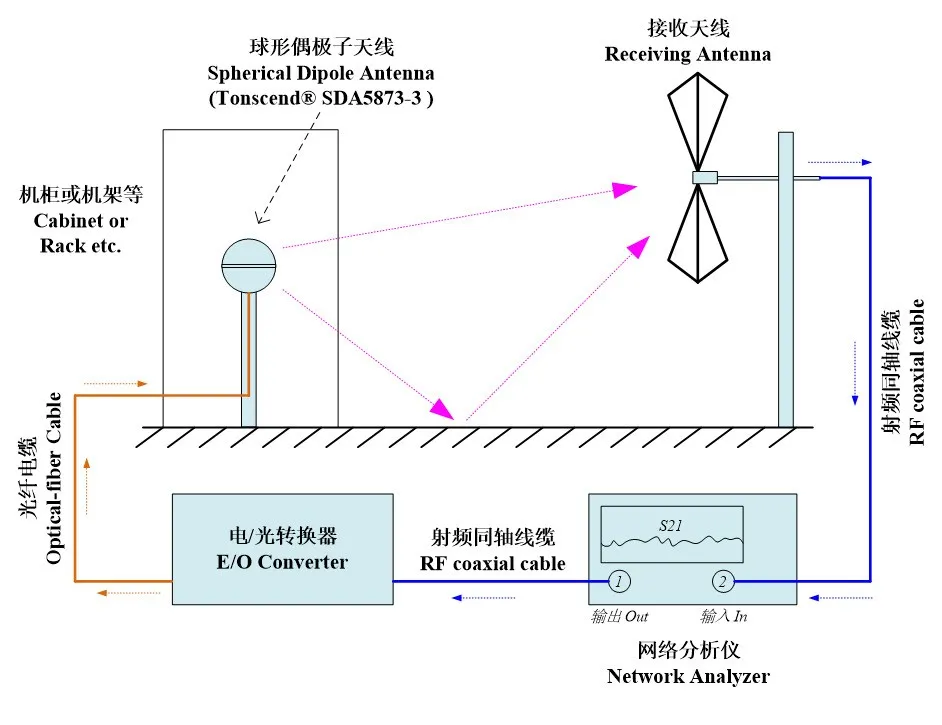

（电磁屏蔽性能测试的典型测试配置图）
▼
